流程:自动上料-一正反面特徵自动检测识别一 一-自动分类一 一-自动点数、 堆迭一- -自动隔纸、 隔卡---自动裁纸
一、设备主要参数与功能描述:
1、包装前自动分板、防止混板;自动点数、自动迭板;自动升降台:人工上下料;
2、可双面识别印刷字符(黑油，绿油，灰油，白油，黄油等)、二维码、料号、周期、批号;蚀刻字(肉眼能够识别)、手画叉板(红色，黑色，白色油性笔)
3、机忧系统自动生成检验记录,按料号、品名、周期、LOT、 数量、日期列数据表，同时根据设置SET/包数量能按包生成条码标签与打印机共联。机台设计预留自动包装钱接口;
4、精度: 99%检出，无不合格品判成合格品的现象，合格品判成不合格品≤0.2%
5、机台作业尺寸满足:最小80*80MM~最大450*450MM
6、工作效率1800~2400片/小时(依据PCB板尺寸&上料通道个数而定，上料通道4-2-1可选)
7、自动上料段电源: 220V 50HZ;功率: 2.2KW;额定气压: 50L/min(5~8kg/cm2)
自动识别段电源: 220V 50HZ;功率: 8.8KW; 额定气压: 100L/min(5~8kg/cm2)
自动分类段电源: 220V 50HZ;功率: 7.5KW
自动堆迭段电源: 220V 50HZ;功率: 5KW; 额定气压: 100L/min(5~8kg*2路/cm2)
自动裁切段电源: 220V 50HZ;功率: 2.2KW;
自动束带、称重: 220V 50HZ;功率: 5KW; 额定气压: 100L/min
自动贴体包装、自动激光切割: 380V 50HZ;功率: 15KW; 额定气压: 100L/min
8、温湿度要求:温度10~35,湿度35~80&，标准PCB行业车间
9、设备尺寸: 9830*2153*1835mm 设备重量: 1.8T

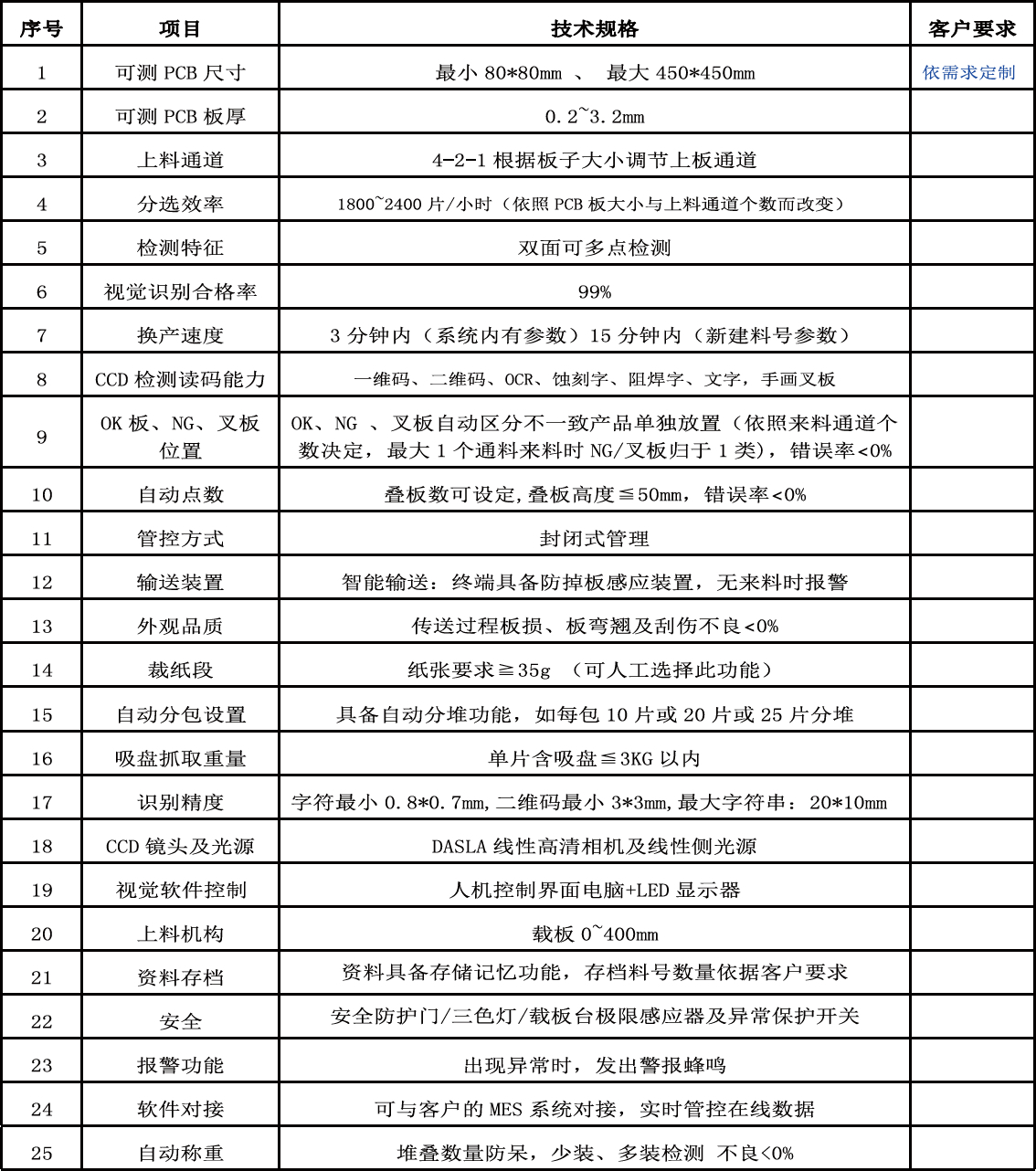

二、工艺技术规范资料:
