1

入板高度

待分板区PCB板堆放高度

390mm*2

2

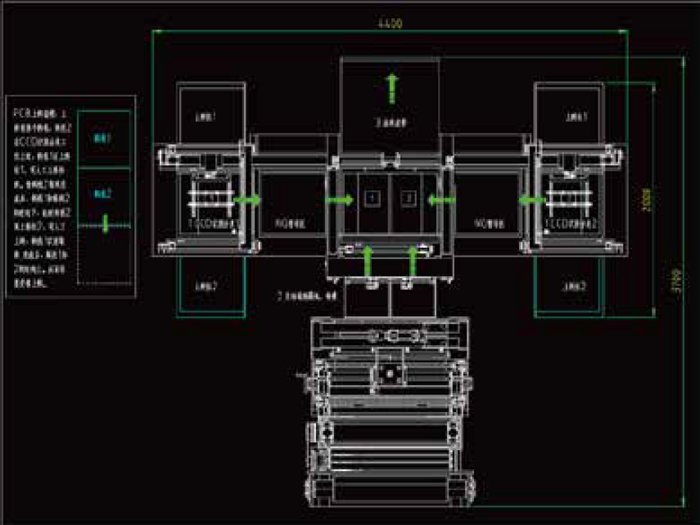

场地尺寸

设备规格：长*宽*高

（参照附件）

隔纸：L3611*W4832*H2115mm

不隔纸：L3611*W3200*H2115mm

3

分拣尺寸

最小80*60mm       最大500*500mm

4

测量板厚

'0.3~3.2mm

5

效率

分拣（产能）效率：PCS/H

隔纸           1500~2000片/小时

不隔纸        3600~4000片/小时

依据特征的个数会有所调整

更换新料号效率（时间）

'5分钟内

6

镜头

CCD数量、解析能力

'2套/台 * 2 、  '0.023mm/像素

使用寿命

'10年以上

7

识别精度

最小字符宽度、高度

'0.08*0.06mm            二维码2*2mm

最大视野范围

50*70mm

8

识别能力

二维码，周期、字符、蚀刻字符、盖油字符、图形等， 误判率 99.9% 误报率 0. 1%

9

隔纸

可选配

自动隔纸*2

10

自动称重

标配

称重复核*2，出料缓存段

11

操作工位

四工位上料台（2个供料，2个上料）

人工放板，自动不间断上料

12

计数能力

1-50自行设定，(可错位堆叠，堆叠高度最大200mm（4叠），也可单叠出料

13

工作能耗

电源：220三相 3KW、气源：0.6~0.8Mpa (200L/min)

14

应用领域

单双面板；多层PCB、HDI等大尺寸PCB，多孔板，任意两端平行板即可

15

电脑配置

主机(i5-10400+8G+240SSD+2T机械硬盘) ，24寸戴尔显示屏，高清工业相机600万像素(含网线电源) ，高清工业 2/3 FA 25mm镜头，4套光源搭配使用。光源控制器4路*2台 ，Intel芯片机器视觉定制专用独立网卡）

16

工作环境

温度：22-26℃；湿度：40-60%工作环境：无粉尘，无震荡，无腐蚀性气体
